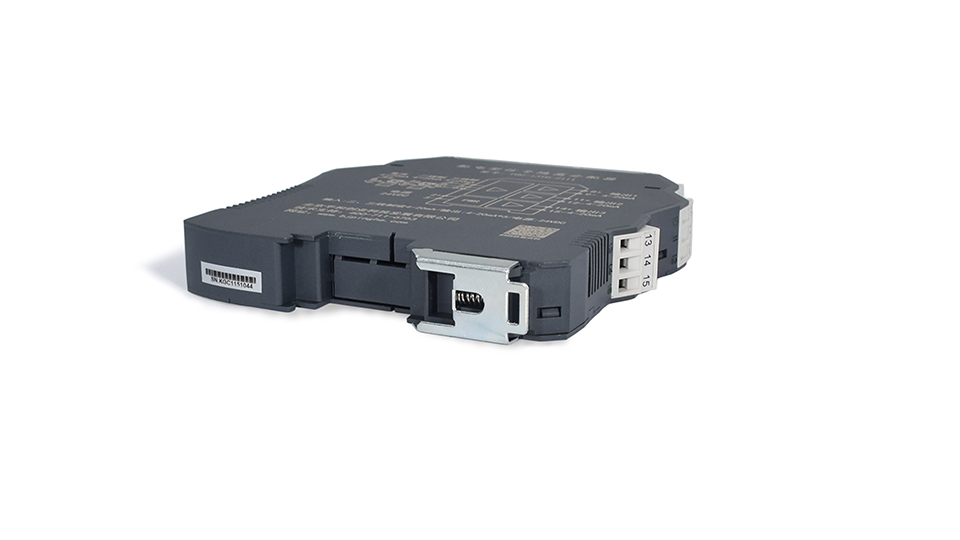

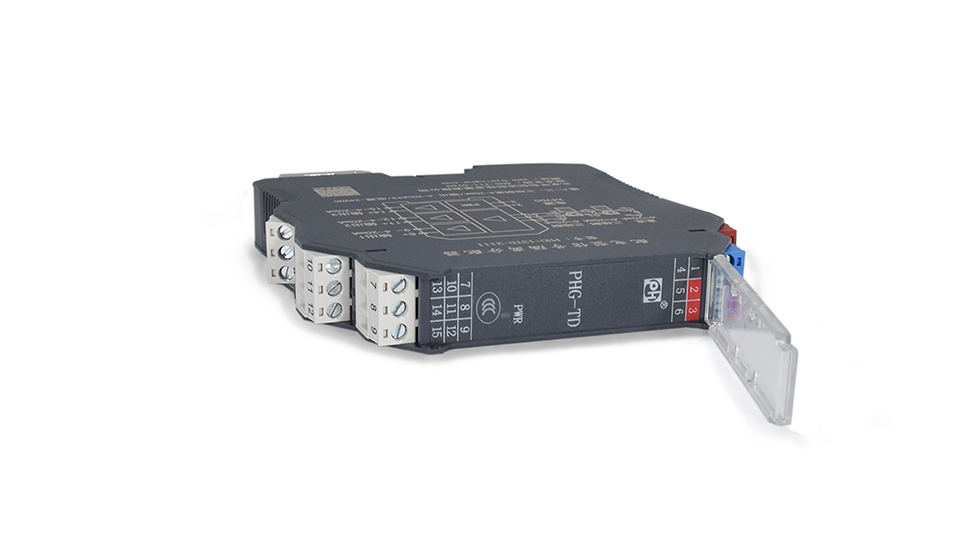

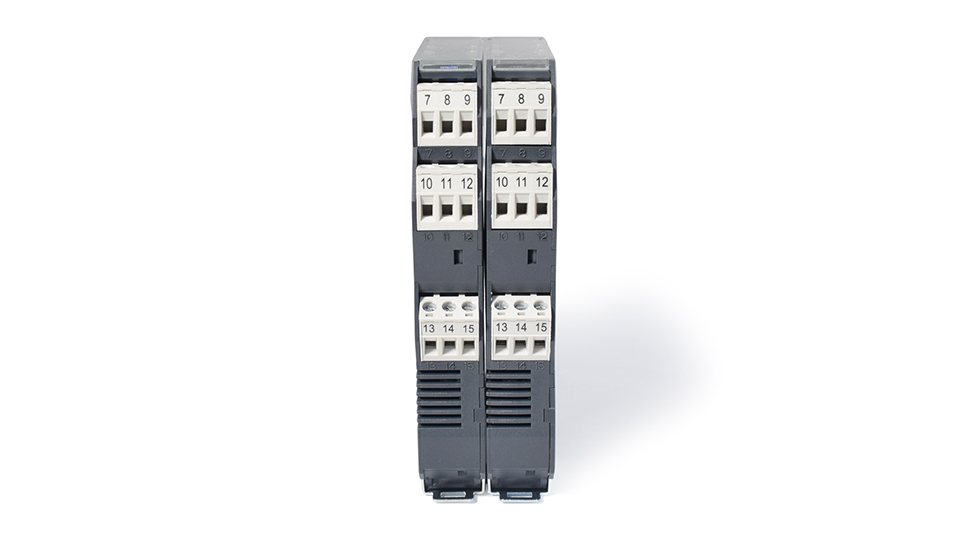

PHG-13TD
一入三出 直流信號輸入 直流信號輸出
-
通道數：
一進三出
-
輸入：
直流信號
-
輸出：
直流信號

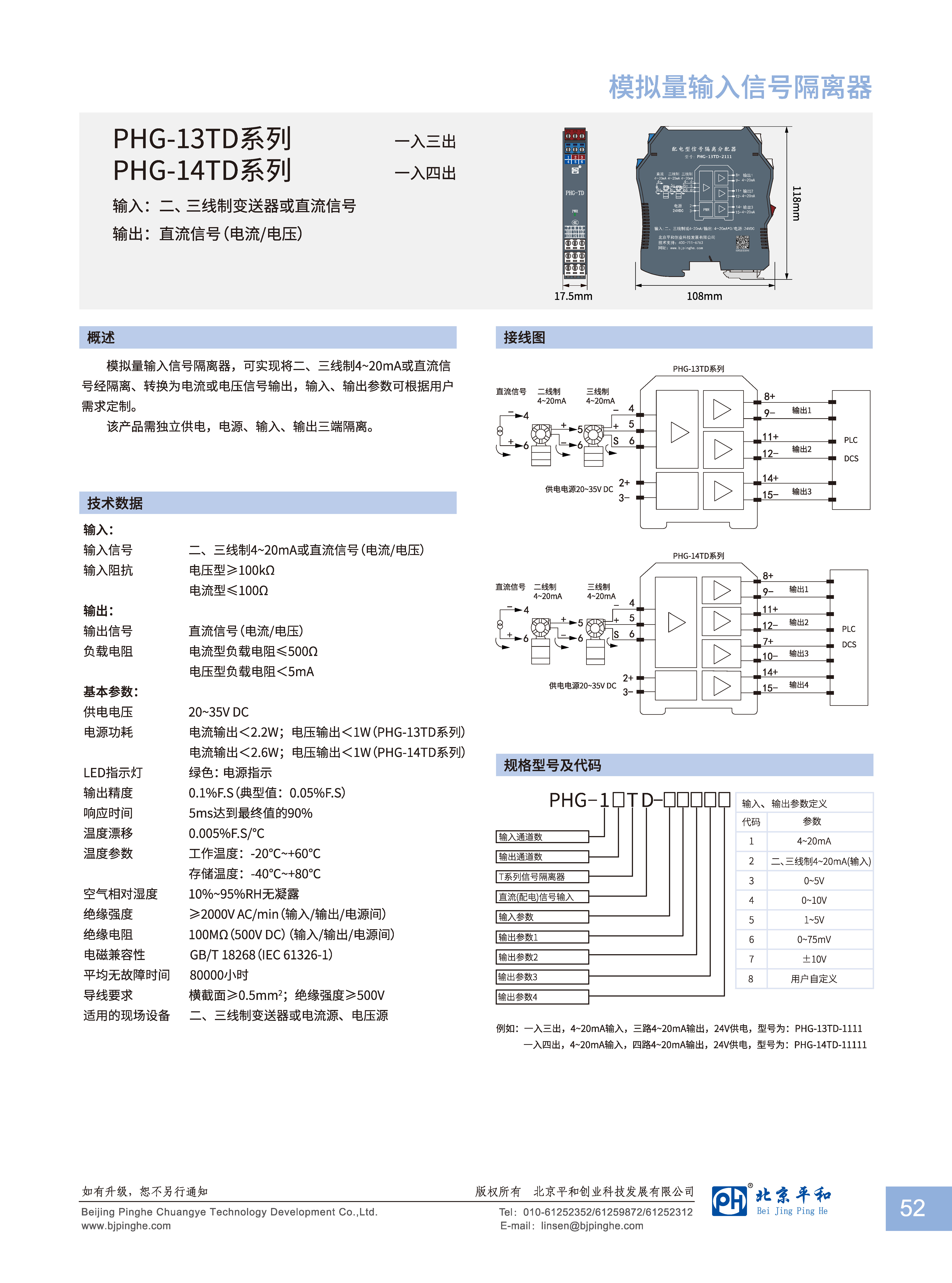

模擬量輸入（出）信號隔離器
PHG-13TD系列 一入三出
PHG-14TD系列 一入四出
輸入: 二、三線制變送器或直流信號
輸出: 直流信號(電流/電壓)
概述
模擬量輸入信號隔離器，可實現將二、三線制4~20mA或直流信號經隔離、轉換為電流或電壓信號輸出，輸入、輸出參數可根據用戶需求定制。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入阻抗 | 電壓型≥100KΩ，電流型≤100Ω |
|---|---|
| 負載能力 | 電流型負載電阻≤500Ω，電壓型負載電流<5mA |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S) |
| 溫度漂移 | 0.005%F.S/℃ |
| 環境溫度 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣電阻 | 輸入與輸出間、輸入輸出與電源間≥100MΩ（500VDC) |
| 絕緣強度 | 輸入與輸出間、輸入輸出與電源間≥2000VAC/min |
| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
| 電磁兼容性 | GB/T18268 (IEC61326-1) |
| 電源 | 20~35VDC |
| 響應時間 | <5ms |
| 電源功耗 | 電流輸出<2.2W，電壓輸出<1W |
| 平均無故障時間 | 80000小時 |
