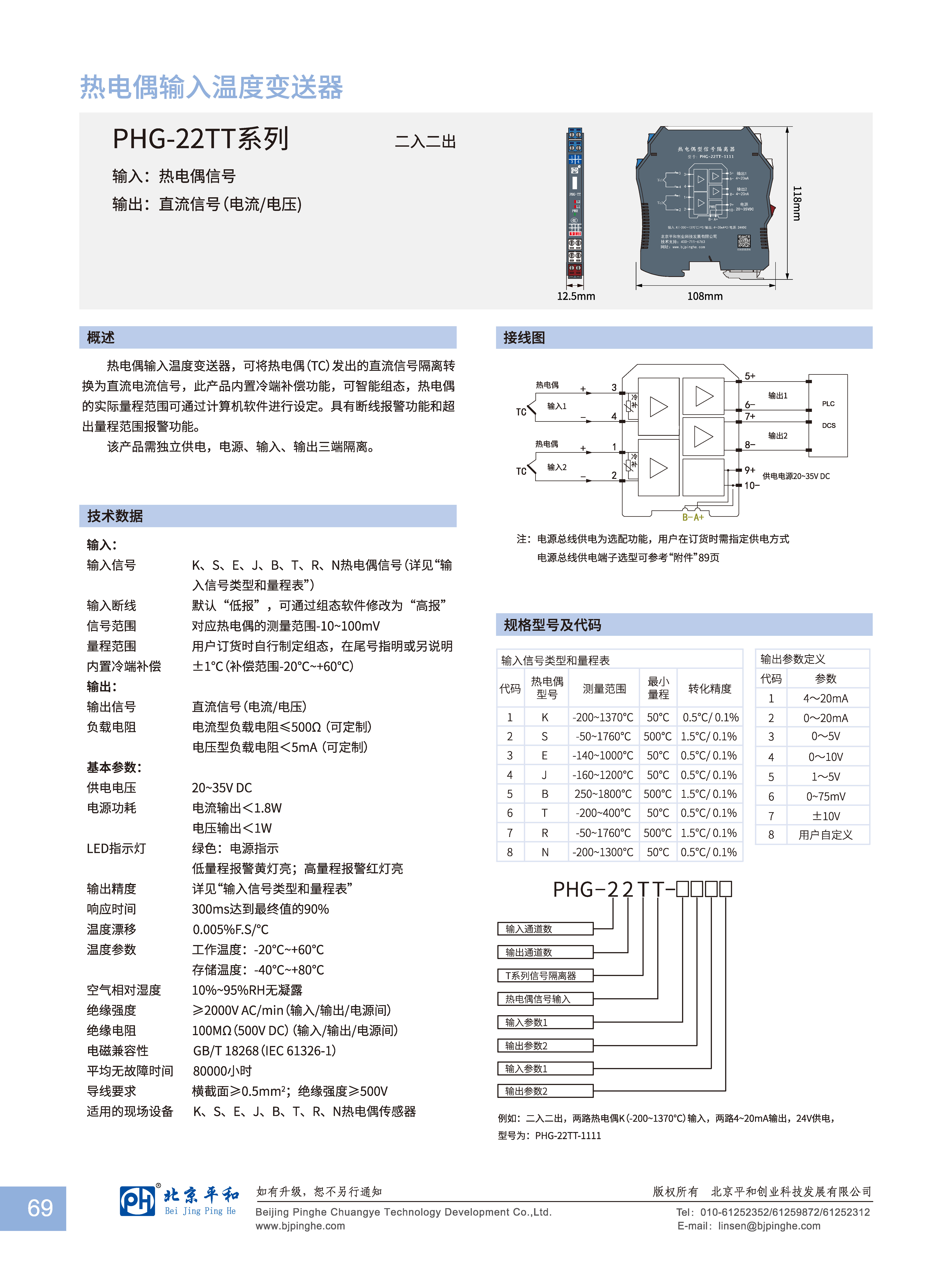

PHG-22TT
二入二出 熱電偶輸入 直流信號輸出
-
通道數：
二進二出
-
輸入：
熱電偶
-
輸出：
直流信號
PHG-22TT 二入二出
輸入：熱電偶信號
輸出：直流信號(電流/電壓)
概述
熱電偶輸入溫度變送器，可將熱電偶(TC)發出的直流信號隔離轉換為直流信號，此產品內置冷端補償功能，可智能組態，熱電偶的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。該產品需獨立供電，電源、輸入、輸出三端隔離。
熱電偶輸入溫度變送器，可將熱電偶(TC)發出的直流信號隔離轉換為直流信號，此產品內置冷端補償功能，可智能組態，熱電偶的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。該產品需獨立供電，電源、輸入、輸出三端隔離。
|
輸入信號類型和量程表
|
||||
|
代碼
|
熱電偶型號
|
測量范圍
|
最小量程
|
轉換精度
|
|
1
|
K
|
-200~1370℃
|
50℃
|
0.5℃/0.1%
|
|
2
|
S
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
3
|
E
|
-140~1000℃
|
50℃
|
0.5℃/0.1%
|
|
4
|
J
|
-160~1200℃
|
50℃
|
0.5℃/0.1%
|
|
5
|
B
|
250~1800℃
|
500℃
|
1.5℃/0.1%
|
|
6
|
T
|
-200~400℃
|
50℃
|
0.5℃/0.1%
|
|
7
|
R
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
8
|
N
|
-200~1300℃
|
50℃
|
0.5℃/0.1%
|
|
輸出參數定義
|
|
|
代碼
|
參數
|
|
1
|
4~20mA
|
|
2
|
0~20mA
|
|
3
|
0~5V
|
|
4
|
0~10V
|
|
5
|
1~5V
|
|
6
|
0~75mV
|
|
7
|
±10V
|
|
8
|
用戶自定義
|
| 輸入阻抗 | ≥100KΩ |
|---|---|
| 負載能力 | 電流型負載電阻≤500Ω，電壓型負載電流<5mA |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S) |
| 冷端補償 | ±1℃（補償范圍-20℃~+60℃） |
| 溫度漂移系數 | 0.005%F.S/℃ |
| 環境溫度系數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣電阻 | 輸入與輸出間、輸入輸出與電源間≥100MΩ（500VDC) |
| 絕緣強度 | 輸入與輸出間、輸入輸出與電源間≥2000VAC/min |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | GB/T18268 (IEC61326-1) |
| 電源 | 20~35VDC |
| 響應時間 | <100ms |
| 電源功耗 | 電流輸出<1.8W，電壓輸出<1W |
| 平均無故障時間 | 80000小時 |
