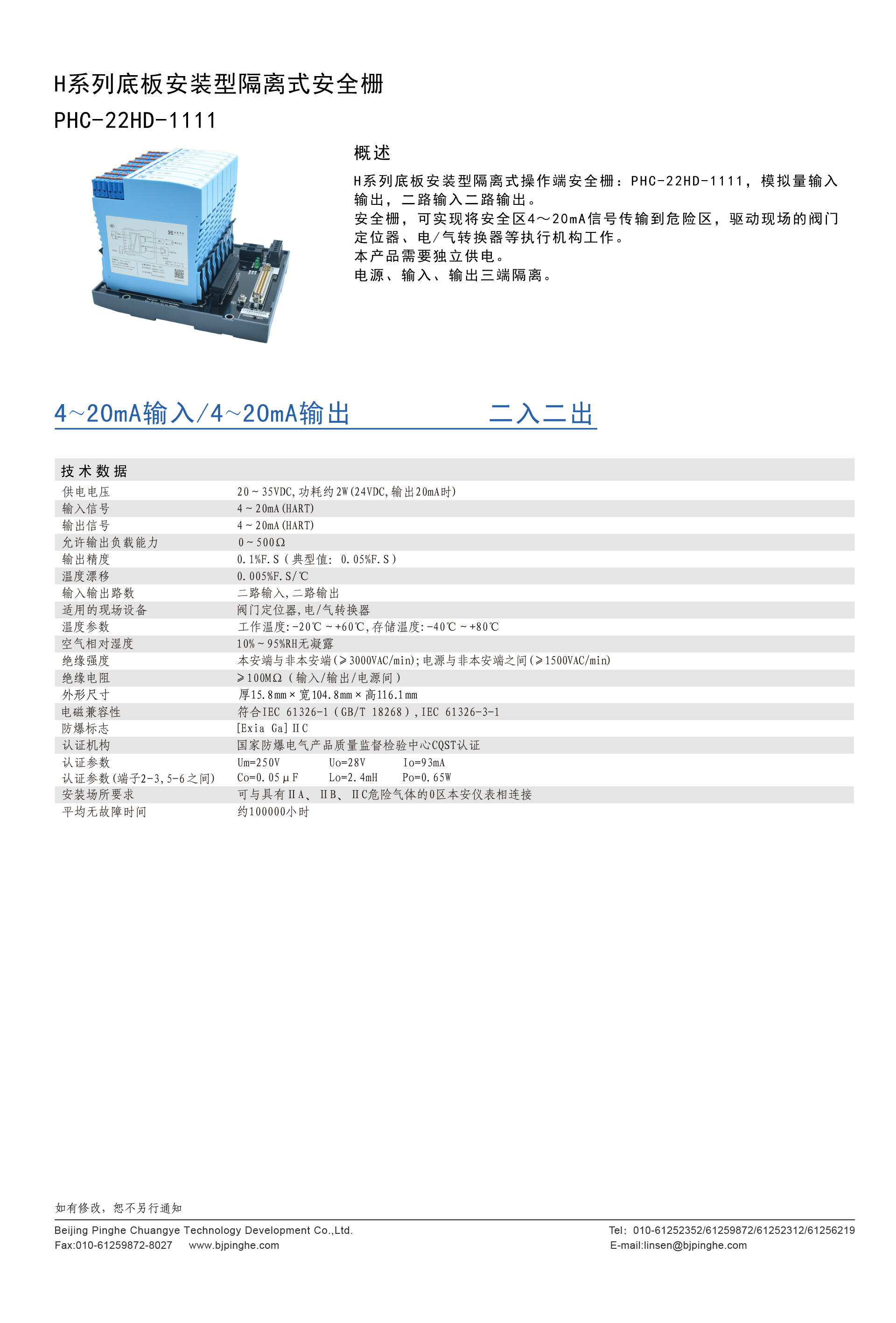

PHC-22HD-1111
H系列底板安裝型隔離式操作端安全柵: PHC-22HD-1111,模擬量輸入輸出,二路輸入二路輸出。
安全柵,可實現將安全區4~20mA信號傳輸?shù)轿ｋU(xiǎn)區,驅動現場的閥門定位器、電/氣轉換器等執行機構工作。
本產品需要獨立供電電源、輸入、輸出三端隔離。
| 供電電壓 | 20-35VDC，功耗約2W (24VDC供電，輸出20mA時) |
|---|---|
| 輸入信號 | 4~20mA (HART) |
| 輸出信號 | 4~20mA (HART) |
| 允許輸出負載能力 | 0~500 ? |
| 輸入輸出路數 | 二路輸入，二路輸出 |
| 適用的現場設備 | 閥門定位器，電/氣轉換器 |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 電磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]IIC |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數(端子1-2，3-4之間) | Um=250V Uo=28V Io=93mA Co=0.05μF Lo=2.4mH Po=0.65W |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
