PHG-11TT-*8
一入一出 熱電偶輸入 直流信號輸出
-
通道數：
一進一出
-
輸入：
熱電偶
-
輸出：
直流信號
熱電偶輸入溫度變送器
PHG-11TT-*8 一入一出
PHG-11TT-*8 一入一出
輸入：熱電偶信號
輸出：1:1毫伏信號
概述
PHG-11TT-*8系列熱電偶輸入溫度變送器，可將熱電偶(TC)發出的毫伏信號1：1輸出。
概述
PHG-11TT-*8系列熱電偶輸入溫度變送器，可將熱電偶(TC)發出的毫伏信號1：1輸出。
該產品需獨立供電，電源、輸入、輸出三端隔離。
“*”表示熱電偶輸入類型，具體型號用代碼表示（詳見“輸入信號類型和量程表”)。
“*”表示熱電偶輸入類型，具體型號用代碼表示（詳見“輸入信號類型和量程表”)。
| 輸入阻抗 | ≥100KΩ |
|---|---|
| 負載能力 | 電流型負載電阻≤500Ω，電壓型負載電流<5mA |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S) |
| 冷端補償 | ±1℃（補償范圍-20℃~+60℃） |
| 溫度漂移系數 | 0.005%F.S/℃ |
| 環境溫度系數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣電阻 | 輸入與輸出間、輸入輸出與電源間≥100MΩ（500VDC) |
| 絕緣強度 | 輸入與輸出間、輸入輸出與電源間≥2000VAC/min |

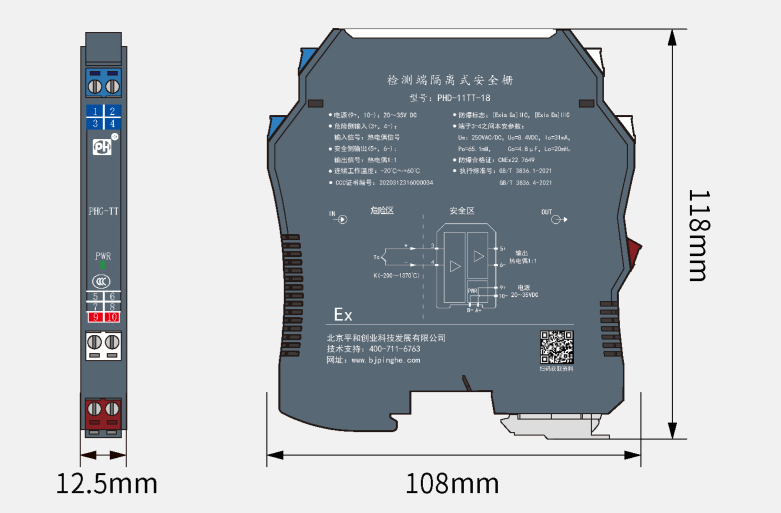

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | GB/T18268 (IEC61326-1) |
| 電源 | 20~35VDC |
| 響應時間 | <100ms |
| 電源功耗 | 電流輸出<1.8W，電壓輸出<1W |
| 平均無故障時間 | 80000小時 |
