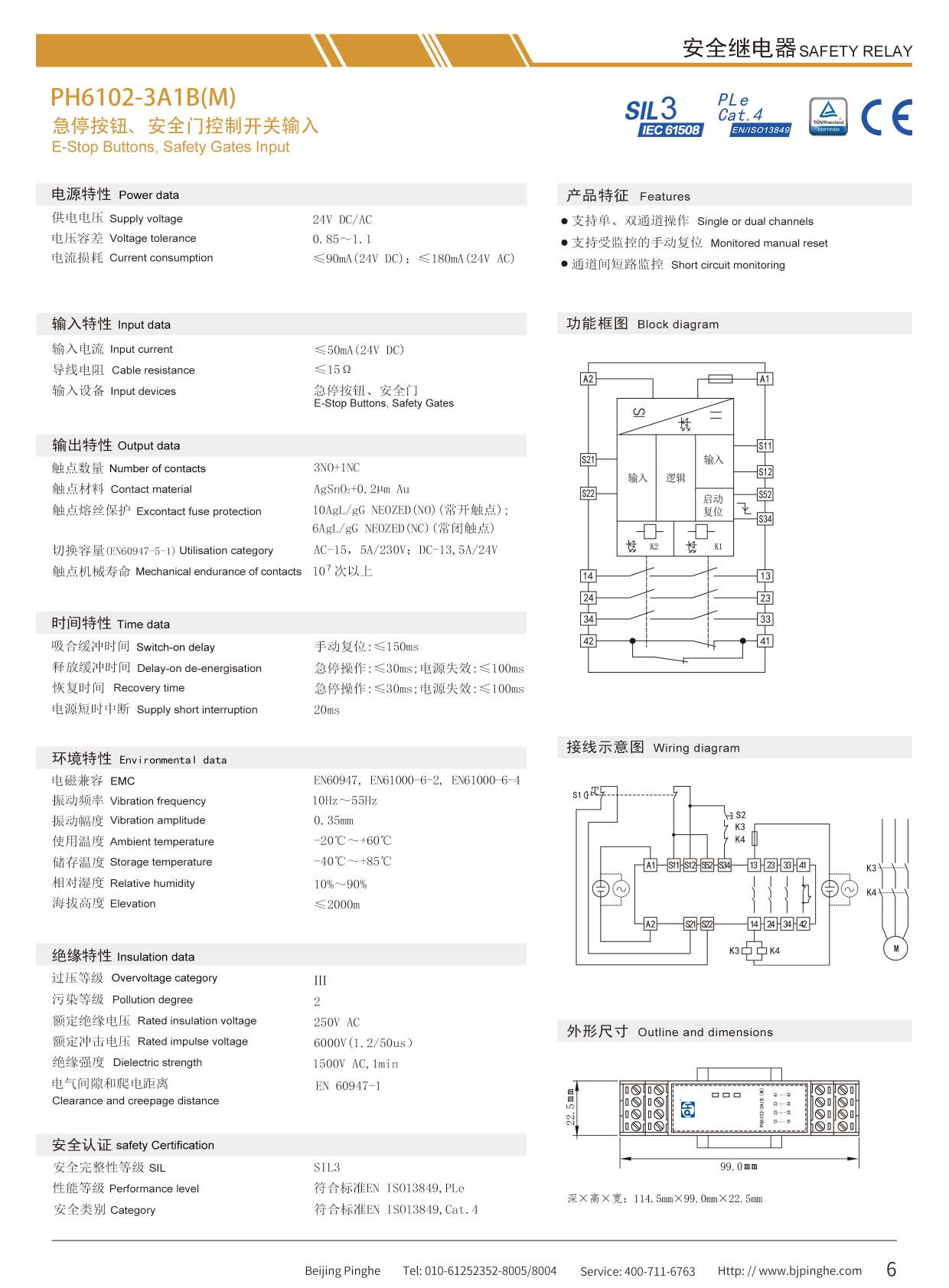

PH6102-3A1B(M)
PH6102-3A1B(M)是一款安全繼電器控制模塊，適用于急停按鈕、安全門控制開關輸入，具有3路常開(NO)安全輸出觸點和1路常閉(NC)輔助輸出觸點的安全繼電器。它支持單、雙通道操作，手動復位，并具有通道間短路監控功能。
| 產品特性 |
支持單、雙通道操作
支持受監控的手動復位
通道間短路監控
|
|---|---|
| 電源特性 |
供電電壓：24VDC/AC
電壓容差：0.85-1.1
電流損耗：≤90mA（24VDC）
≤180mA（24VDC）
|
| 輸入特性 |
輸入電流：≤50mA (24V DC)
導線電阻：≤15Ω
輸入設備：急停按鈕、安全門
|
| 輸出特性 |
觸點數量：3NO+1NC
觸點材料：AgsnO?+0.2μm Au
觸點熔絲保護：10A gL/gG NEOZED(NO)：（常開觸點）
10A gL/gG NEOZED(NC)：（常閉觸點）
切換容量：AC-15.5A/230V：DC-13. 5A/24V
觸點機械壽命：10^7次以上
|
| 時間特性 |
吸合緩沖時間：手動復位≤150ms
釋放緩沖時間：急停操作≤30ms，電源失效≤100ms
恢復時間：急停操作≤30ms，電源失效≤100ms
電源短時中斷：20ms
|
| 環境特性 |
電磁兼容：EN60947,EN61000-6-2,EN61000-6-4
振動頻率：10Hz~55Hz
振動幅度：0.35mm
使用溫度：-20℃~+60℃
儲存溫度：-40℃~+80℃
相對濕度：10%~90%
海拔高度：≤2000m
|
| 絕緣特性 |
過壓等級：Ⅲ
污染等級：2
額定絕緣電壓：250VAC
額定沖擊電壓：6000V（1.2/50us)
絕緣強度：1500VAC，1min
電氣間隙和爬電距離：EN 60947-1
|
| 安全認證 |
安全完整性等級：SIL3
性能等級：符合標準EN IS 013849, PLe
安全類別：符合標準EN IS 013849, Cat.4
|
