PHD-11TT-*8
一入一出 熱電偶輸入 熱電偶1：1輸出
-
通道數：
一進一出
-
輸入：
熱電偶
-
輸出：
熱電偶1:1
熱電偶輸入隔離式安全柵
PHD-11TT-*8 一入一出
輸入：熱電偶信號
輸出：1:1毫伏信號
概述
熱電偶輸入隔離式安全柵，可將危險區域內熱電偶(TC)發出的毫伏信號1：1隔離傳輸?shù)桨踩珔^(qū)。
概述
熱電偶輸入隔離式安全柵，可將危險區域內熱電偶(TC)發出的毫伏信號1：1隔離傳輸?shù)桨踩珔^(qū)。
該產品需獨立供電，電源、輸入、輸出三端隔離。
“*”表示熱電偶輸入類型，具體型號用代碼表示（詳見“"輸入信號類型和量程表”)。
|
輸入信號類型和量程表
|
||||
|
代碼
|
熱電偶型號
|
測量范圍
|
最小量程
|
轉換精度
|
|
1
|
K
|
-200~1370℃
|
50℃
|
0.5℃/0.1%
|
|
2
|
S
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
3
|
E
|
-140~1000℃
|
50℃
|
0.5℃/0.1%
|
|
4
|
J
|
-160~1200℃
|
50℃
|
0.5℃/0.1%
|
|
5
|
B
|
250~1800℃
|
500℃
|
1.5℃/0.1%
|
|
6
|
T
|
-200~400℃
|
50℃
|
0.5℃/0.1%
|
|
7
|
R
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
8
|
N
|
-200~1300℃
|
50℃
|
0.5℃/0.1%
|
| 冷端補償 | 冷端補償方式（CJC)：內部補償 |
|---|---|
| 供電電壓 | 20-35VDC，功耗<0.8W |
| 輸入信號 | K、S、E、J、B、T、R、N熱電偶信號 |
| 輸出信號 | 熱電偶 TC 1:1 |
| 信號范圍及量程范圍 | 信號范圍：對應熱電偶的測量范圍-20~80mV |
| 輸入輸出路數 | 一路輸入，一路輸出 |
| 適用的現場設備 | K、S、E、J、B、T、R、N熱電偶傳感器 |
| 輸出精度 | 0.1%F.S（ 典型值：0.05%F.S） |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95％RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |

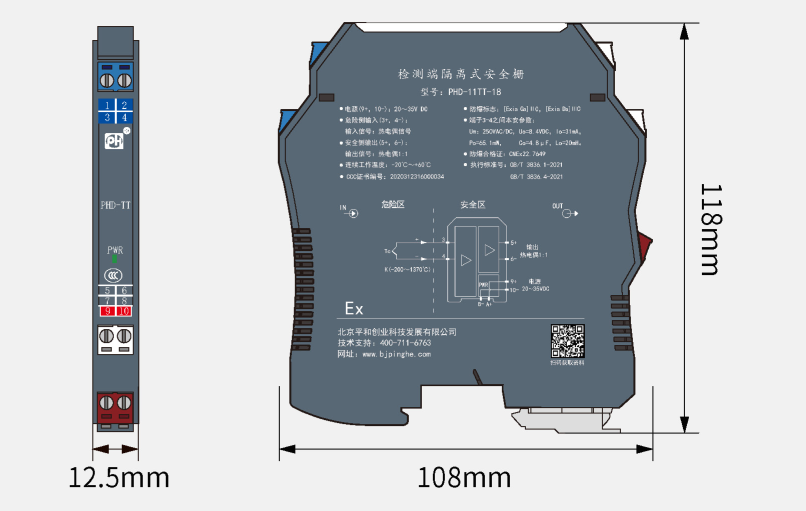

| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 電磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]IIC |

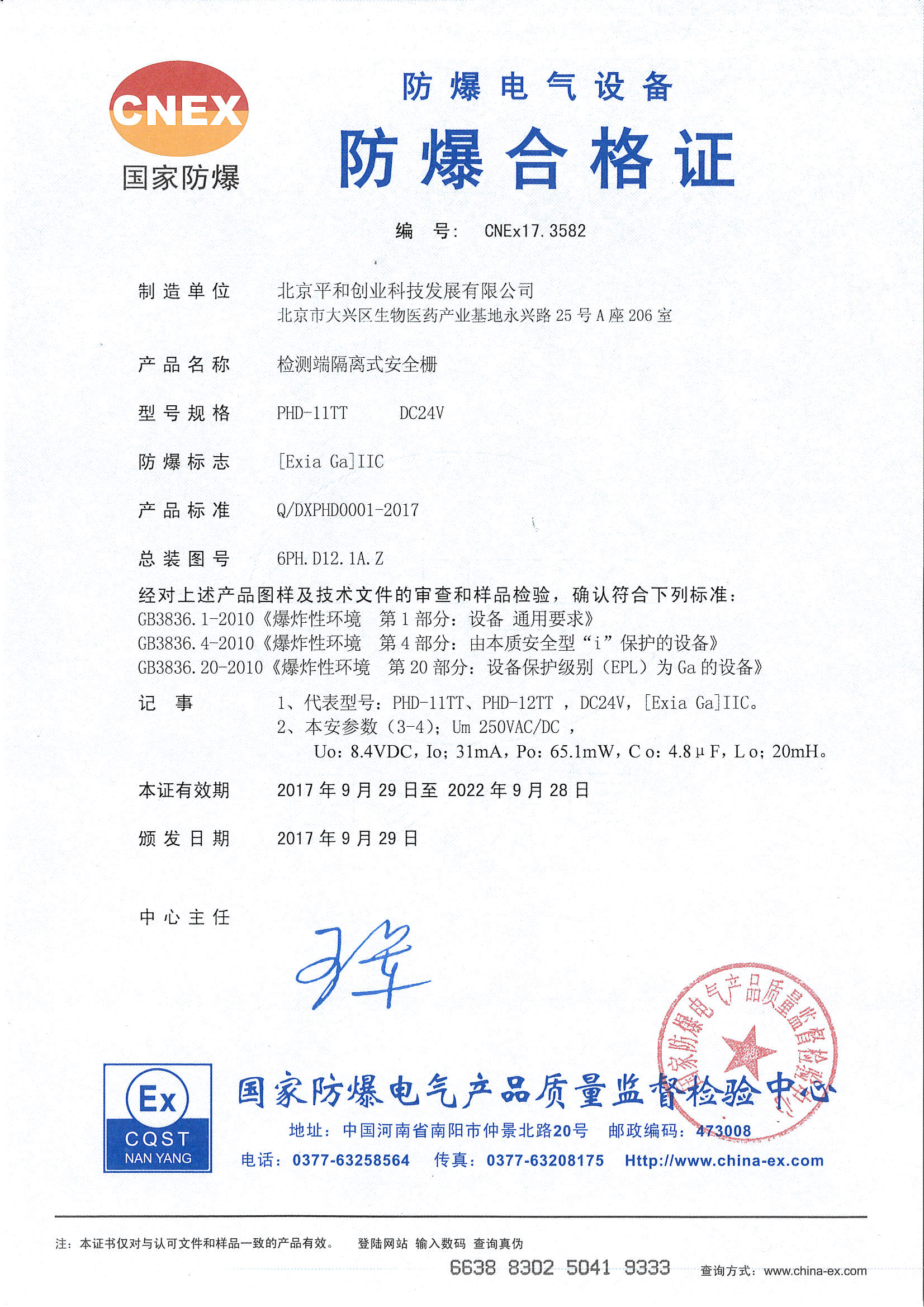

| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數(端子3-4之間) | Um=250V Uo=8.4V Io=31mA Co=4.8μF Lo=20mH Po=65mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
