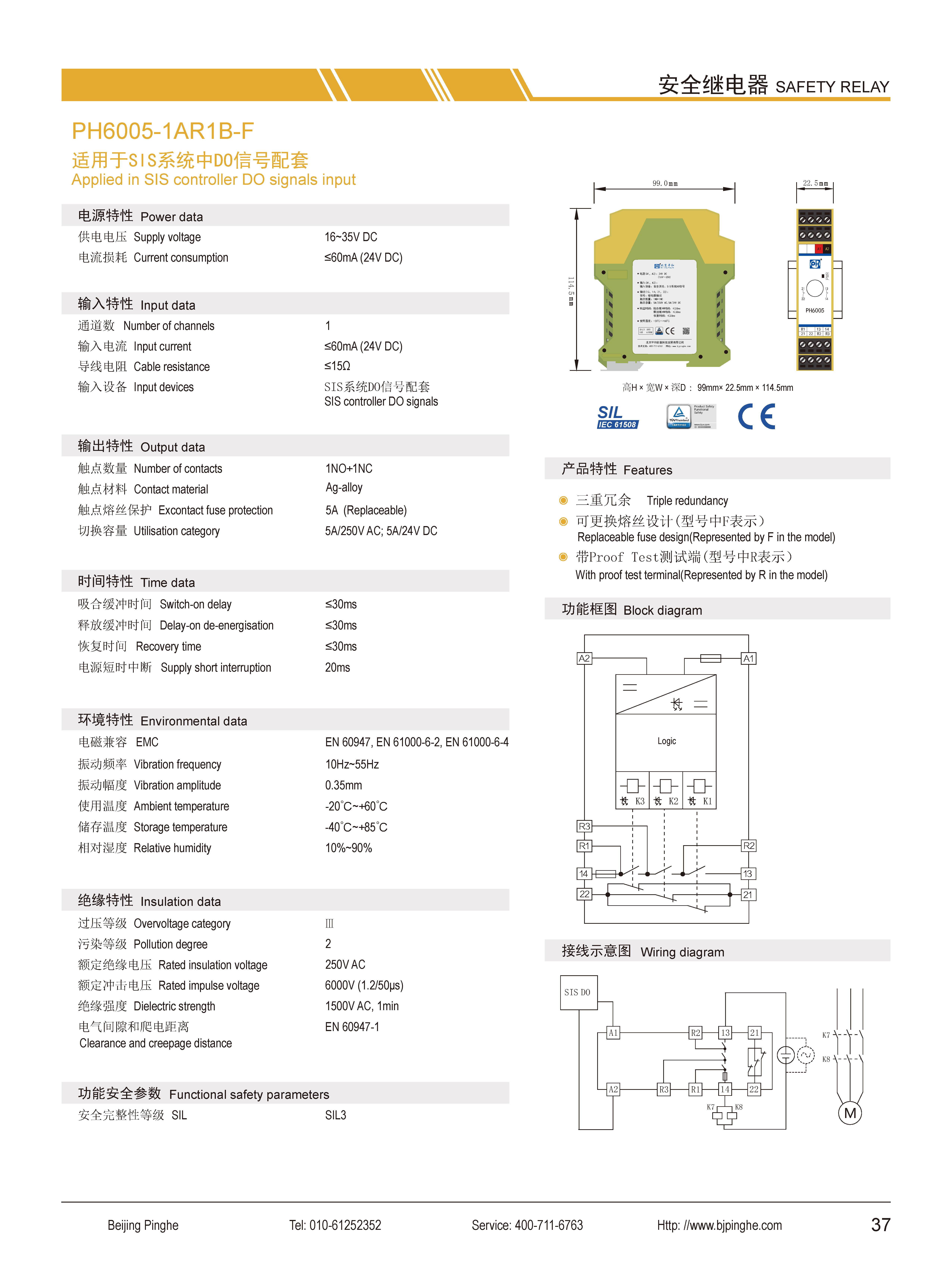

PH6005-1AR1B-F
PH6005-1AR1B-F是一款安全繼電器控制模塊，適用于安全開關、SIS系統中DO信號隔離轉換，具有1路常開(NO)觸點、1路常閉(NC)觸點，預留端子方便實現快速的離線Proof Test測試，面板上的熔絲倉預置5A熔絲保護，用戶可快速地更換損壞的熔絲，內部電路采用Fail-safe技術，3重冗余技術和觸點熔接保護技術。
| 產品特性 |
多觸點輸出 低啟動沖擊電流 |
|---|---|
| 電源特性 |
供電電壓：24VDC/AC
電壓容差：0.85-1.1
電流損耗：≤90mA（24VDC）
≤180mA（24VDC）
|
| 輸入特性 |
輸入電流：≤50mA (24V DC) 導線電阻：≤15Ω 輸入設備：SIS系統DO信號配套 |
| 輸出特性 |
觸點數量：2NO+2NC 觸點材料：AgsnO?+0.2μm Au 觸點熔絲保護：10A gL/gG NEOZED(NO)： 切換容量：EN60947-5-1：AC-15.5A/230V：DC-13.5A/24V |
| 時間特性 |
吸合緩沖時間：≤300ms 釋放緩沖時間：≤30ms 恢復時間：≤100ms 電源短時中斷：20ms |
| 環境特性 |
電磁兼容：EN60947,EN61000-6-2,EN61000-6-4
振動頻率：10Hz~55Hz
振動幅度：0.35mm
使用溫度：-20℃~+60℃
儲存溫度：-40℃~+80℃
相對濕度：10%~90%
|
| 絕緣特性 |
過壓等級：Ⅲ 污染等級：2 額定絕緣電壓：250VAC 額定沖擊電壓：6000V（1.2/50us) 絕緣強度：1500VAC，1min
電氣間隙和爬電距離：EN 60947-1 |
| 認證 |
安全完整性等級：SIL3 性能等級：PLe 安全類別：Cat.4 |
| 功能安全參數 |
硬件故障裕度：1 危險失效概率：＜3.09E（-10） 平均危險失效時間：188years 安全失效分?jǐn)?shù)：＞99% |
