PHD-11TC-11
一入一出 RS232輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
RS232
-
輸出：
RS232
通訊信號輸入隔離式安全柵
PHD-11TC-11 一入一出
輸入：二線制或三線制熱電阻信號
輸出：RS-232數字信號
概述
PHD-11TC-11通訊信號輸入隔離式安全柵，可實現RS-232數字信號在危險區和安全區的雙向通信。
PHD-11TC-11 一入一出
輸入：二線制或三線制熱電阻信號
輸出：RS-232數字信號
概述
PHD-11TC-11通訊信號輸入隔離式安全柵，可實現RS-232數字信號在危險區和安全區的雙向通信。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗<1.5W |
|---|---|
| 輸入信號 | RS232數字信號 |
| 輸出信號 | RS232數字信號 |
| 適用現場設備 | 帶RS232的通訊接口設備 |
| 傳輸速度 | 傳輸速率≤56kbps |
| 傳輸延時 | ≤10us |
| 發送與接收切換時間 | ≥20ms |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |

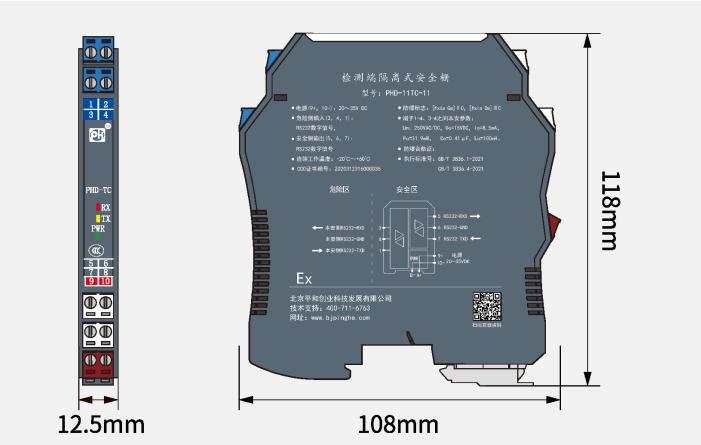

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |

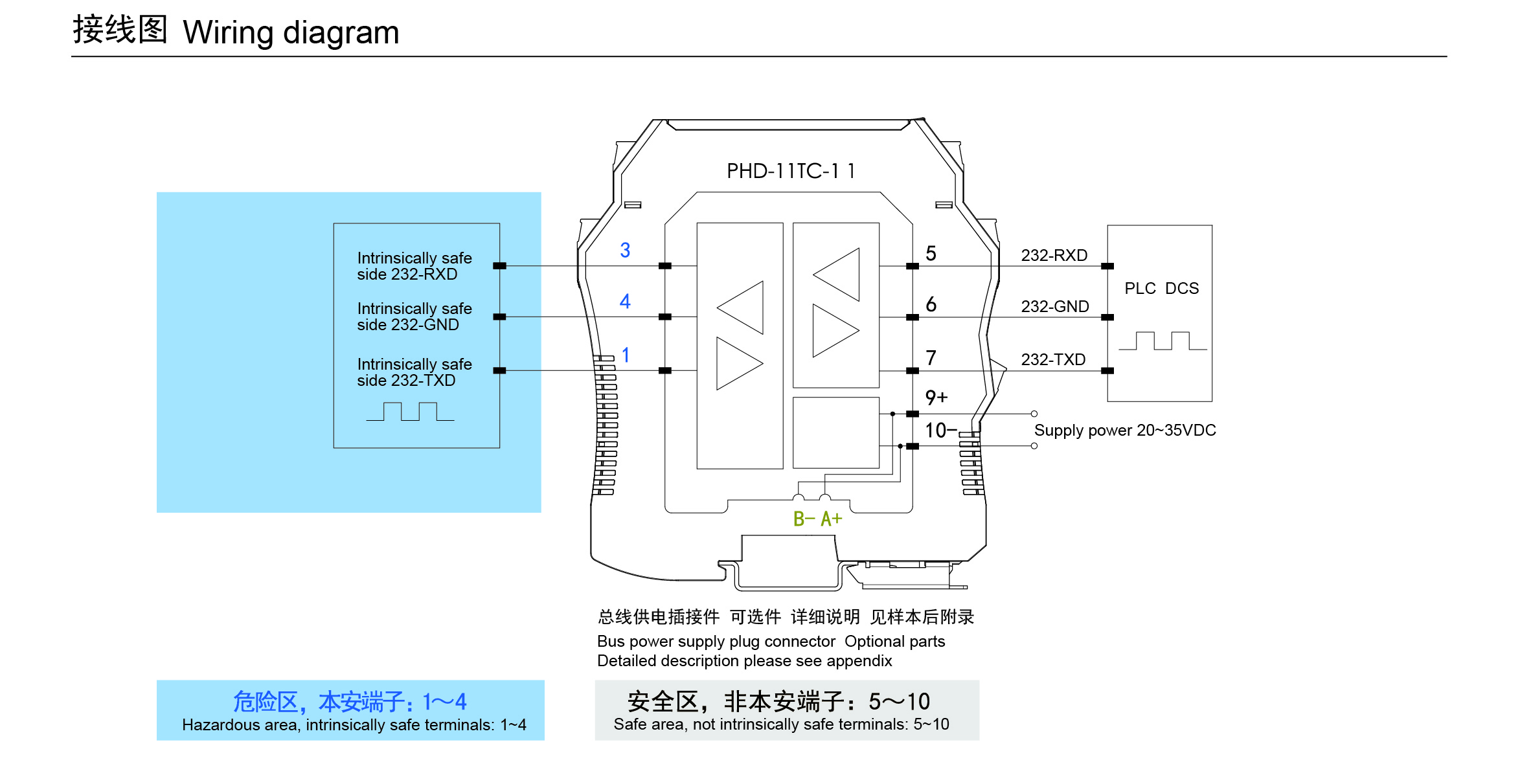

| 認證參數（端子1-3-4之間） | Um=250V Uo=15V Io=8.5mA Co=0.41uF Lo=100mH Po=31.9mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
